SCD

‌Stiffness Control Device

제품 용도

공압 마운트 계열 시스템과 설치 시 장비 동적 안정성 확보
동하중을 유발하는 생산 검사장비의 Tack Time 저감 효과
반도체, 디스플레이 등 초정밀 미진동의 제어가 요구되는 장비 및 현장
설비 가동 시 동하중 발생에 의한 변위 제어가 요구되는 장비

제품 특징

진동에 취약한 구조물의 동강성 구조 보강을 위한 장치
구조물에 가해지는 하중을 정량적으로 변화시켜 구조물 동특성 변화
수직 및 수평 등 다축방향 동적 보강 제어가 가능
압력 튜닝을 통하여 최적의 보강 포인트 확인 가능

제품사양

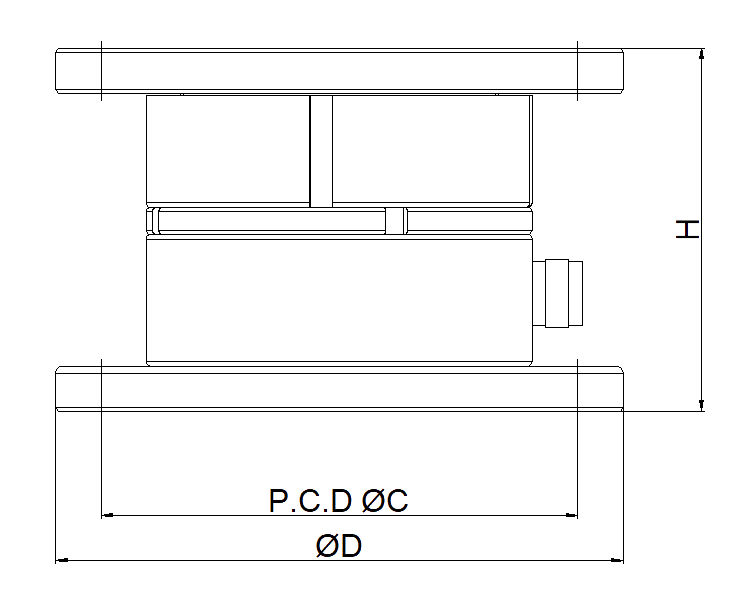

Model	외형치수 ØD (mm)	취부치수 ØC (mm)	제품 높이 H (mm)	제품용량 (kg/EA)	제품무게 (kg)
SCD-3.0	Ø250	Ø210	170	30,000	35

상시 사양 외 고객의 요구사양에 따라 주문제작 가능하며, 성능 개선 등에 의해 변경될 수 있음.

제품 성능 그래프

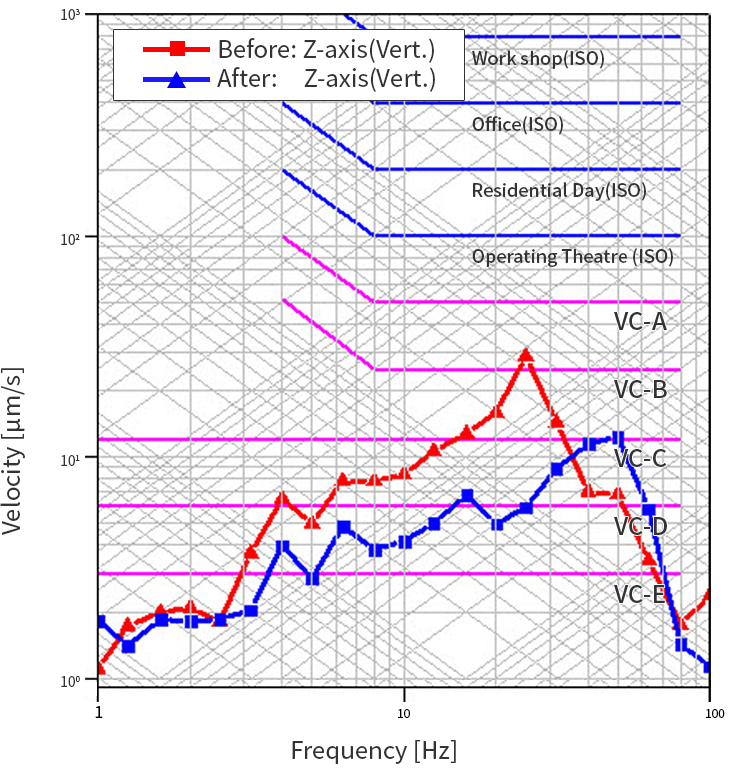

SCD 설치 전후 진동 수준 [실제 적용 사례]

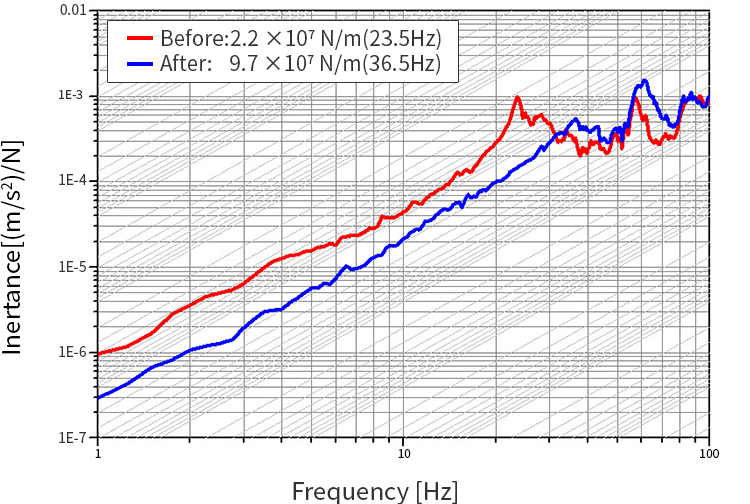

SCD 설치 후 동적 강성 약 4배 증가 [실제 적용 사례]
